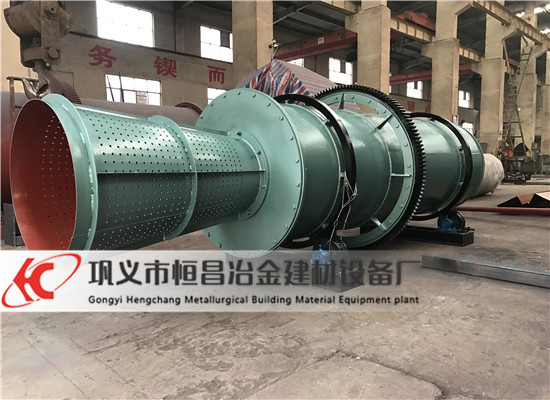

滾筒式膠輪洗礦機詳細描述
滾筒式膠輪洗礦機除了結構不同之外,與其它洗礦機沒什么不同。滾筒洗礦機產品對砂石的清洗程度非常 滾筒洗礦機的高,在許多的砂石生產線中滾筒洗石機也得到了廣泛的應用。滾筒洗礦機設備主要應用于建筑工地、砂石廠、預制廠及水電工地大量用砂石的脫泥、篩選作業,也可用于礦石篩選作業。
滾筒洗礦機設備的清洗筒體被四個拖輪支撐,電機帶動減速機,大小齒輪帶動清洗筒體低速旋轉。含有泥團和石粉的骨料自進料口給入,進入旋轉的滾筒內,被清洗滾筒內安裝有一定角度的耐磨橡膠襯板不斷帶起拋落,自進料端到出料端移動過程中多次循環,并被順向或逆向的沖洗水沖涮洗滌,清洗干凈的骨料經過卸料端筒篩篩分脫水后排出。含有污泥的廢水則通過出料或給料端的帶孔擋板流出。
1.滾筒洗礦機設備具有進料粒度大的特點,因此主要用于人工砂砂料小于80mm骨料地脫泥作業。
2.經過滾筒洗礦機設備沖洗后的骨料含泥量可低于0.5%,含水量低于2%。
3.高度整體性:除成品料堆料皮帶機外,所有系統都集成于一個整體框架內,既保證了設備的整體性又留有適度的維修保養和巡視空間。
4.滾筒洗礦機設備的高度整體性便于施工現場存放或轉場運輸,便利和安全。
5.工作可靠性:滾筒洗礦機設備核心的洗石系統采用攪拌機的攪拌原理,原料在攪拌筒內受連續螺旋葉片翻滾、推擠及物料間相互磨擦作用,作用強烈自然可靠性高。
6.滾筒洗礦機設備具有很強的經濟性使用性,儲料斗容量達8M3,使裝載機合理安排主設備(如攪拌站)與洗石機的上料時間,避免裝載機在不同上料點及原料間頻繁換位,儲料斗口寬度大于3米,也使裝載機輕松上料,降低勞動強度。
7.滾筒洗礦機設備還設有廢水循環回用、清水自動補償和成品料離機時再淋洗、於泥排放功能的水箱,水箱容量達2M3。
8.成品石料可堆放也可入倉或斗(如:投入配料機石料斗)。
滾筒洗礦機技術參數:
規格 | 筒體尺寸 | 篩網尺寸 | 轉速(r/min) | 給礦粒度 | 耗水量(m3/h) | 產量(t/h) | 功率 | 重量 |
GTX1030 | Φ1000×3000 | ≤20 | 27.9 | ≤80 | 1 | 40 | 15 | 3.8 |
GTX1230 | Φ1200×3000 | ≤25 | 27.6 | ≤100 | 1.3 | 70 | 22 | 4.7 |
GTX1430 | Φ1400×3000 | ≤25 | 27.6 | ≤100 | 1.5 | 80 | 22 | 4.9 |
GTX1545 | Φ1500×4500 | ≤25 | 21 | ≤160 | 1.7 | 120 | 30 | 6.9 |
GTX2265 | Φ2200×6500 | ≤50 | 19 | ≤230 | 1.8 | 180 | 37 | 15.9 |
